TCS3200 컬러 감지 센서 1

TCS3200 컬러 감지 센서

: RFG 감도 주파수 출력 센서

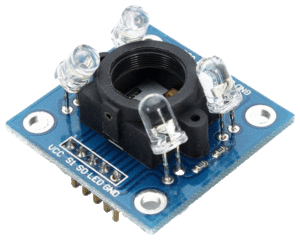

TCS230 업그레이드 버전, TCS3200 칩 탑재.

S2, S3 = High / Low 로 포토다이오드 R, G, B 선택 → S0, S1 = 최대 출력 주파수 선택, 색상 판별.

이 과정 * 3번 =  R, G, B 각 값을 읽은 후 조합 =  칼라값 감지.

---

• 메인칩 : TCS3200
• 전원 공급 : 3~5V
• 출력주파수 : 12KHz, 120KHz, 600KHz 선택
• 조명 : 화이트 LED
• 인터페이스 : TTL 마이컴직결 또는 주파수 카운터
• 감도최적거리 : 10mm

---

회로

센서 모드 선택 S0, S1 핀 = HIGH 공급 → 제일 높은 해상도 감지 모드 (=굳이 아두이노와 연결할 필요 없음)

전원 공급 2군데 (한 곳만 공급해도 동작)

+5V & GND 연결

---

S2 = D12

S3 = D11

LED = D13

OUT = D5 (출력 주파수를 측정 위해)

아두이노 우노 = D5번 핀 / 아두이노 메가 = 47번 핀

VCC = V5

GND = GND

---

라이브러리 설치

스케치 - 라이브러리 포함하기 - 라이브러리 관리 (Ctrl + Shift+ I)



MD_TCS230





FreqCount



---

스케치 (영점 조절)

/*
  TCS230 sensor calibration (TCS230 센서 영점 조정)

  영점 조정 진행, 영점 조정 위한 상수 값 = 시리얼 모니터 출력

*/
#include <MD_TCS230.h>
#include <FreqCount.h>

#define BLACK_CAL 0
#define WHITE_CAL 1

// 연결된 핀 번호들: S0_OUT <-> 8, S1_OUT <-> 9
#define  S2_OUT  12
#define  S3_OUT  11
#define  LED     13  // HIGH = ENABLED

MD_TCS230 CS(S2_OUT, S3_OUT, /* S0_OUT, S1_OUT, */ LED);

sensorData sdBlack;
sensorData sdWhite;

void setup()
{
  Serial.begin(9600);
  Serial.print(F("\n[TCS230 영점 조정 예제]"));

  // 컬러 센서 초기화
  CS.begin();
}

char getChar()
// 시리얼 포트 문자 받아 대문자로 바꿔 리턴
{
  while (Serial.available() == 0); //0이 아니면 while문 벗어남
  return (toupper(Serial.read())); //toupper = 대문자 변경
}

void clearInput()
// 시리얼 포트 데이터 읽고 삭제
{
  while (Serial.read() != -1); //-1이면 while문 벗어남
}

void outputHeader(void)
// 영점 조정 값+컬러 & RGB 감지 값 = 헤더 파일 사용, 시리얼 모니터 출력
{
  Serial.print(F("\n\n// 영점 조정 데이터"));
  Serial.print(F("\nsensorData sdBlack = { "));
  Serial.print(sdBlack.value[0]); Serial.print(F(", "));
  Serial.print(sdBlack.value[1]); Serial.print(F(", "));
  Serial.print(sdBlack.value[2]); Serial.print(F(" };"));

  Serial.print(F("\nsensorData sdWhite = { "));
  Serial.print(sdWhite.value[0]); Serial.print(F(", "));
  Serial.print(sdWhite.value[1]); Serial.print(F(", "));
  Serial.print(sdWhite.value[2]); Serial.print(F(" };"));
}

uint8_t fsmReadValue(uint8_t state, uint8_t valType)
//unitx_t = 문자가 아닌 숫자 담겠다, x=bit
{
  static uint8_t selChannel;
  static uint8_t readCount;

  switch (state) {
    case 0: // Prompt for the user to start
      Serial.print(F("\n\n값을 읽는 중: "));
      switch (valType) {
        case BLACK_CAL: Serial.print(F("검정색 영점 조정")); break;
        case WHITE_CAL: Serial.print(F("하얀색 영점 조정")); break;
        default: Serial.print(F("??")); break;
      }

      clearInput();

      Serial.print(F("\n시작하려면 어떤 키든 눌러주세요 ..."));
      getChar();
      clearInput();

      state++;
      break;

    case 1: // 센서 값 읽기 시작
      CS.read();
      state++;
      break;

    case 2: // 값 읽어 들일 때까지 기다림
      if (CS.available()) {
        switch (valType) {
          case BLACK_CAL:
            CS.getRaw(&sdBlack);
            CS.setDarkCal(&sdBlack);
            break;

          case WHITE_CAL:
            CS.getRaw(&sdWhite);
            CS.setWhiteCal(&sdWhite);
            break;
        }
        state++;
      }
      break;

    default: // reset fsm
      state = 0;
      break;
  }
  return (state);
}

void loop()
{
  static uint8_t runState = 0;
  static uint8_t readState = 0;

  switch (runState) {
    case 0: // 검정색 영점 조정
      readState = fsmReadValue(readState, BLACK_CAL);
      if (readState == 0) runState++;
      break;

    case 1: // 하얀색 영점 조정
      readState = fsmReadValue(readState, WHITE_CAL);
      if (readState == 0) runState++;
      break;

    case 2: // 헤더 파일 사용위해 시리얼 모니터 출력
      outputHeader();
      runState++;
      break;

    default:    // 잘못되었다면 다시 시작
      runState = 0;
  }
}​

---

시리얼 모니터 결과값



검정색 대고 영점 조정

그 다음 흰색을 대고 영점 조정
